プロダクト細部
ハイライト:
KY8030 コー・ヤング・スピ・マシン
,3Dコーヤングスピマシン
,KY8030 スミットスピ機
Product Name:
SPI
Brand:
コフ・ヤング
Model:
KY8030
Condition:
新しい/使った機械
Warranty:
1 年
Shipment:
定時輸送
Delivery:
Federal Expressは、DHL、要求に応じて持ち上げる
Package:
泡が付いているカートン箱保護するため
製品の説明
Detailed Specifications And Features

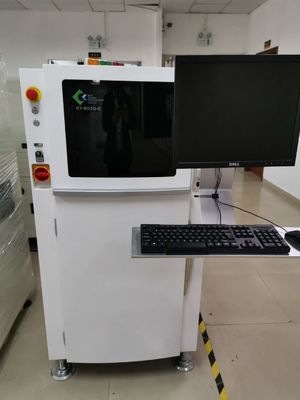

KOH YOUNG KY8030 SMT 溶接パスタ検査 3D SPI システム SMT 機械
KY8030 SPI機械は,表面マウント技術 (SMT) の組立プロセス中に溶接パスタ検査 (SPI) のために電子製品製造業界で使用される専門機器である.部品の配置前に印刷回路板 (PCB) の溶接ペスト堆積物の正確かつ効率的な検査を保証する高度な機能と能力を提供しています.
製品の特徴:
- 完全な3D測定と検査ソリューション
- 二方向投影を用いて影の問題を解決する
- 全PCBに適用される完全な3D異物検出ソリューション
- リアルタイムPCB変形補償で正確な検査データを提供
完全3Dデータに基づくプロセス最適化ソリューション:産業4.0/スマートファクトリーを実現
- 強力なSPC分析によるリアルタイムプロセス最適化
- 強力な印刷プロセス最適化ツールを提供します
- 高速大容量生産ラインに適したトップモデル
| 製品名 | SPI |
| ブランド | コフ・ヤング |
| モデル | KY8030 |
| 影の問題を解決する | 影を消すモルドストライプ技術 二方向照明照明システム |
| プレート屈曲のリアルタイム補償 (2D+3Dソリューション) | プレートの曲縮補償 (z+トラッキング+パッド参照) |
| 操作が簡単 | 更新 GUL+パッド参照 |
| 簡単に検査できます | 2mm (四方向投影) |
| 外国体による検査 | 3D 外来物体検査機能 |
| 検査項目 | 容量,面積,オフセット,ブリッジ,形,コプラナリティ |
| 最大検査サイズ | 10*10mm 0.39*0.39インチ |
| 最大検査高さ | 400m |
| パッドの最小ピッチ | 100um ((150mm 溶接パスタの高さ) |
| 異なる色の基板に対応する | そうだ |
| 調整されたレール幅 | オート |
| 固定レール | 前列車線固定 後列車線固定 |
機能性:
1高解像度画像: KY8030 SPI マシンは,PCB上の溶接ペスト堆積物の詳細な画像を捉えるために高解像度画像技術を使用します.この画像処理能力により,パスタの容量を正確に検査し測定できます形状とアライナインメント
23D検査:機械は,溶接パスタ堆積物の詳細な三次元表現を作成するためにレーザーまたは構造光投影を使用する3D検査システムで装備されていますこれは,高度を正確に測定し,不十分または過剰な溶接パスタなどの欠陥を検出することができます.
3自動検査: KY8030 SPI 機械は,自動的にPCBの溶接パスタ堆積物をスキャンして検査します.検査されたデータを事前に定義された仕様と比較し,誤差や欠陥をリアルタイムで特定します.
4検査データ分析: 機械は,統計分析とデータ視覚化を含む包括的なデータ分析機能を提供します. 操作者が傾向を分析できるようにします.プロセス変化を特定するプロセス最適化と品質向上のための情報に基づいた決定を下します.
5. 直感的なユーザーインターフェース: 機械は,操作者が検査パラメータを設定し,検査領域を定義し,検査結果を視覚化できるようにするユーザーフレンドリーなインターフェースを装備しています.インターフェースは,検査データの迅速な解釈のために,わかりやすいグラフィック表現を提供します..
使用説明:
1設置: KY8030 SPI 装置が正しく設置され,電源に接続されていることを確認します.正確な測定と検査を保証するために,製造者の指示に従って機械を校正.
2PCBの準備: 溶接パスタが正確かつ適切な場所に適用されていることを確認して,PCBを検査のために準備します.検査に影響する汚染物質がなく,PCBが清潔であることを確認する..
3プログラム: 検査領域,限界値,欠陥検出基準などの検査パラメータを設定するために機械のインターフェースを使用します.溶接パスタの仕様と組み立てプロセスガイドラインに基づいて検査要件を定義する.
4積載: PCB を KY8030 SPI マシン の 検査 ステージ や コンベヤー システム に 配置 する.検査過程で移動や不整列を防ぐために,適切な調整と固定を確保する..
5. 検査: 機械のインターフェースを使用して検査プロセスを開始します. 機械は自動的にPCBの溶接パスタ堆積物をスキャンし,画像を撮影し,検査データを収集します..検査結果をリアルタイムに監視し,事前に定義された仕様から欠陥や逸脱を特定します.
6機械のデータ分析ツールを使用して検査データを分析する. 統計分析,視覚化,プロセス変化を特定し,必要に応じて適切な修正措置をとるための傾向監視.
7報告: 検査結果,欠陥分析,統計データ,視覚表示を含む検査結果を要約する検査報告書を作成します.これらのレポートは,プロセス改善とドキュメント化目的のために使用できます..
8メンテナンスは,機械のイメージングシステムと検査ステージを定期的に清掃し,正確かつ信頼性の高いパフォーマンスを確保します.必要な校正や部品交換については,製造者の保守ガイドラインに従ってください..
KY8030 SPI 機械は,電子製造における正確な溶接パスタ検査のための高度な機能を提供しています.適切な設定と使用指示に従って,効率的なプロセス制御とSMT組立プロセスにおける品質保証を可能にします.
よくある質問
1受け取った後に機械に何か問題があるなら どうしたらいい?
無料の部品は,マシン保証期間中に送ります.
2MOQは?
1セットのマシン,混合注文も歓迎します.
3このマシンをどうやって買えるの?
A. この製品について,オンラインまたはメールで相談してください.
B. 最終価格,運送,支払い方法,その他の条件について交渉し,確認します.
C. プロフォームの請求書を送信し,注文を確認します.
D. プロフォーム請求書に記載されている方法に従って支払いをします.
E. 完全な支払いを確認した後,プロフォームの請求書であなたの注文を準備します.
発送前に100%品質チェックです
F. 航空または海で注文を送信します.
