BGAリワークステーションは、電子製造業で使用される、ボールグリッドアレイ（BGA）コンポーネントのリワークに特化した装置です。プリント基板（PCB）上のBGAコンポーネントの取り外しと交換を可能にし、修理や修正を行うことができます。

BGAリワークステーションは、ヒーター、温度制御システム、顕微鏡、真空システムなど、いくつかの主要コンポーネントで構成されています。ヒーターは、BGAコンポーネントとPCBを加熱するために使用され、はんだを溶融させ、コンポーネントを簡単に取り外せるようにします。温度制御システムは、温度が正確かつ精密に制御されるようにし、過度の熱によるコンポーネントやPCBの損傷のリスクを最小限に抑えます。顕微鏡は、リワークプロセス中にBGAコンポーネントを検査し、位置合わせするために使用されます。真空システムは、リフロープロセス中にBGAコンポーネントを所定の位置に保持し、コンポーネントとPCBの間の適切な接続を確保するために使用されます。

BGAリワークステーションの基本的な原理は、リフローはんだ付けプロセスです。BGAコンポーネントは、コンポーネントの下にあるはんだボールを使用してPCBに取り付けられます。リワーク中、BGAリワークステーションはコンポーネントとPCBを特定の温度まで加熱し、はんだを溶融させ、コンポーネントを簡単に取り外せるようにします。コンポーネントを取り外した後、PCB上のはんだパッドを清掃し、交換用コンポーネントの準備をします。

BGAリワークステーション 交換用コンポーネントは、顕微鏡を使用してPCB上のはんだパッドと位置合わせし、正確な位置決めを確保します。位置合わせが完了したら、コンポーネントをPCBに配置し、再度加熱します。はんだがリフローし、コンポーネントとPCBの間に強固で信頼性の高い接続が作成されます。真空システムは、リフロープロセス中にコンポーネントを所定の位置に保持し、適切な位置合わせを確保し、コンポーネントの移動を防ぎます。

プロセス全体を通して、コンポーネントやPCBの損傷を防ぐために、正確で制御された温度を維持することが重要です。過度の熱は熱応力を引き起こし、コンポーネントまたはPCBの故障につながる可能性があります。BGAリワークステーションの温度制御システムは、リワークプロセス全体で温度が慎重に調整されるようにし、損傷のリスクを最小限に抑えます。

結論として、BGAリワークステーションは、PCB上のBGAコンポーネントの取り外しと交換に使用される特殊な装置です。リフローはんだ付けプロセスを利用し、ヒーター、温度制御システム、顕微鏡、真空システムなどのさまざまなコンポーネントを組み込んでいます。このステーションにより、BGAコンポーネントの効率的かつ正確なリワークが可能になり、電子製造業における修理、アップグレード、または修正が可能になります。

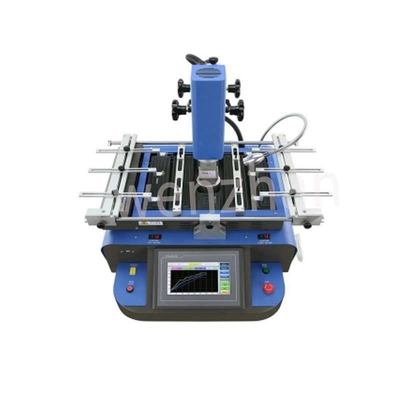

• モデル：WDS-620
• 自動&手動操作システム
• 500万画素CCDカメラ光学アライメントシステムマウント精度：±0.01mm
• MCGSタッチスクリーンコントロール
• レーザー位置
• 修理成功率99.99%

• 8セグメント温度は同時に設定可能で、数千の温度曲線グループを保存できます。
• PCBの底面を予熱するための大面積IRヒーターにより、作業中のPCBの変形を回避します。
• 高精度K型熱電対クローズドループ制御とPIDパラメータ自己設定システムを採用し、温度精度制御±1℃。
• さまざまな種類のチタン合金BGAノズルを提供し、360度回転可能で取り付けが簡単です。

• エアアウトレット設計により、効果的な加熱を確保
  成功率を上げるため。
• トップエアリフローは調整可能で、あらゆるチップに対応。
• ノズルは異なるチップ用に異なるサイズを装備
