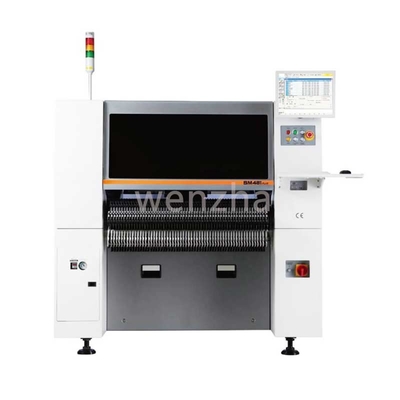

SAMSUNG ハンワ SM481 チップマウンター ピックアンドプレイス 機械 PCB組立

SAMSUNG ハンワ SM481 チップマウンター ピックアンドプレイス 機械 PCB組立
ブランド名
SAMSUNG/ HANWHA
製品型式
SM481
原産国
韓国
MOQ
1pcs
単価
39436$
支払方法
T/T,ウェスタンユニオン,Paypal,クレジットカード
供給能力
1週間あたり10個/個
プロダクト細部
ハイライト:

PCB組成のためのピックアンドプレイスマシン

,

チップマウンター ピック・アンド・プレイス・マシン

,

SAMSUNG ハンワ SM481 チップマウンタ
Product Name: サムスンSM481の一突きおよび場所機械
Model Number: SM481
Quality: トップ
Package: 木製ケース
Condition: 新しい
Type: SMT機械関連製品
Brand: サムスン
Delivery: UPS、DHL、FedEx、あなたの注文として
製品の説明
詳細な仕様と特徴

SAMSUNG SM481 SMT マウンター ピック・アンド・プレイス マシン SM481 マシン

サムスンSM481は高速で高精度表面マウント技術 (SMT) のピックアンドプレイスマシンで,電子部品を印刷回路板 (PCB) に効率的かつ正確に組み立てるために設計されているSMT組立プロセスにおける生産性,精度,柔軟性を向上させる一連の機能と機能を提供します.

名前 SAMSUNG ピックアンドプレイス マシン
ブランド SAMSUNG
モデル SAMSUNG SM481 ピックアンドプレイスマシン
仕様 SAMSUNG SM481 ピックアンドプレイスマシン
条件 原稿/複製
品質 トップ・クリアー
ストック 大きい
支払い L/C T/T D/P ウェスタンユニオン Paypal マネーグラム その他
輸送 3日以内に
保証 1年
配達 FedEx,UPS,DHL,必要に応じて
パッケージ カートンボックス 泡保護
スピード 75千CPH
精度 ±50μm@μ+3σ
システム windows XP
フィーダー 120eア
PCBのサイズ 50*40*0.38mm−510*460*4.2mm
コンポーネント範囲 0402 (01005) チップ ~ □14mm, 0402,BGA,CSP ((ボールのピッチ0.4mm) 最大高さ12mm
電源 AC 200/208/220/240/380/415V ((50/60Hz,3Phase) 最大5.0KVA
機械のサイズ/重量 1650L*1690D*1485H /1820KG

機能性:

  1. 高速配置:SM481機械は,PCBの迅速かつ効率的な組み立てを可能にする高速部品配置が可能です.高級ロボットと制御システムを活用して 迅速なピックアンドプレース操作を実現します生産時間を最小限に抑える.
  2. 精密な部品配置:この機械には,位置付け前に部品を正確に識別し,並べられる精密な視覚システムが含まれています.これは,PCBの正確な部品の向きと位置を保証組み立てられたボードの質を向上させる.
  3. マルチヘッド配置:SM481マシンは,複数の部品を同時に配置できるように,しばしば複数の配置頭を搭載しています.この多頭式構成により,生産速度と効率がさらに向上します特に高コンポーネント密度の複雑なPCBの場合
  4. コンポーネント互換性: 機械は,レジスタ,コンデンサ,集積回路 (IC) などの表面マウントデバイス (SMD) を含む幅広い電子部品をサポートします.そして様々なパッケージタイプ異なるサイズ,形状,方向性の部品を処理し,さまざまな組み立て要件に対応できます.
  5. プログラム可能な制御:SM481機械は,操作者が位置設定パラメータを定義し調整できるようにプログラム可能な制御システムで装備されています.構成要素の向きこの柔軟性は,特定のPCBレイアウトとコンポーネント要件に合わせてカスタマイズし,配置精度と生産性を最適化することを可能にします.

用途:

サムスンSM481機械は,SMT組立プロセスで使用され,通常は以下のステップを含みます.

  1. 部品の積載: 部品はフィッダーやトレイに積載され,その後SM481マシンに固定されます.機械の制御システムは,部品の種類を特定し,処理のための適切なノズルを選択します.
  2. コンポーネントピックアップ:選択されたノズルは,真空または他のメカニズムを使用してフィッダーまたはトレイからコンポーネントをピックアップします.ビジョンシステムは,正確なコンポーネントのアライナメントと方向性を保証します.
  3. コンポーネントの配置:ノズルはコンポーネントをPCBの指定位置に正確に配置します.制御システムは,PCBレイアウトと部品仕様に基づいて正確な配置を保証します.
  4. 繰り返し: 部品をピックアップし配置するプロセスは,PCB上の各部品に対して繰り返し,速度と効率を高めるため,マルチヘッド構成を使用します.
  5. 検査: すべての部品が配置されると,PCBは組成物の正確性と品質を検証するために検査を受けることができます.

サムスンSM481機械は,消費者電子機器,自動車電子機器,電気通信機器高速で高精度な位置付け能力と 柔軟性とプログラム可能性高品質で効率的なSMT組立プロセスを達成するための貴重なツールにする.

SAMSUNG ハンワ SM481 チップマウンター ピックアンドプレイス 機械 PCB組立 0 SAMSUNG ハンワ SM481 チップマウンター ピックアンドプレイス 機械 PCB組立 1
