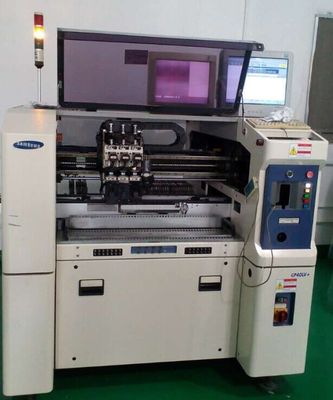

SMT 高速サムスン CP45 ピックアンドプレイスマシン

Name: SMT 高速サムスン CP45 ピックアンドプレイスマシン
Brand: Shenzhen Wenzhan Electronic Technology Co., Ltd.
SKU: CP40 CP45
Price: 1,304.00 USD
Availability: InStock

ブランド名

SAMSUNG

Product Model

CP40 CP45

証明書

Country Of Origin

韓国

MOQ

1pcs

Unit Price

交渉可能

支払方法

T/T,ウェスタンユニオン,ペイパール,クレジットカード

供給能力

1週あたりの20セット

プロダクト細部

ハイライト:

CP45NEO ピックアンドプレイスマシン

ピックアンドプレイスマシンサムスン CP45

PCB 配置 SMT 組み立て機械

Product Name: 使用されたSMTピックアンドプレイスマシン CP40 CP45

Model: CP40 CP45 CP45FV CP45NEO

Placement Heads: 3/6 頭

Condition: 使用済み

Warranty: 3ヶ月

After Warranty Service: ビデオ技術サポート,オンラインサポート,スペアパーツ

Usuage: PCBの配置

Shipment: 定時輸送

製品の説明

Detailed Specifications And Features

使用済みSMT サムスン CP40 CP45 CP45FV CP45NEOピック・アンド・プレイス・マシン

The Samsung CP45 pick and place machine is an advanced equipment used in the electronics manufacturing industry for high-speed and accurate placement of surface mount components onto printed circuit boards (PCBs)位置付けの精度,速度,および多用途性を向上させる幅広い機能と機能を提供しています.

製品説明:

1サムスンピック・アンド・プレイス・マシン

2CPシリーズ

3設置速度:約8000-13000CPH

4給餌器: 100個 8mm 給餌器

5適用されるコンポーネント:SOP,IC,BGA,0402 0603 0805 1206...

6噴孔タイプ:N,TN,CNシリーズ,TN/CN030 040 065...

7マシンシステム: Windows

8電力供給: 220/110V

機能性:

1部品配置: サムスン CP45 ピック・アンド・プレイス・マシンは,PCB に表面マウントの部品を正確に配置することに特化しています.先進的な視力システムとロボットアームを使用して,フィッダーからコンポーネントを正確に選び,PCBの指定された場所に配置します.

2. 高速配置: 機械は高速操作が可能で,部品の迅速かつ効率的な配置を保証します.複数の配置頭と堅牢なコンベヤーシステムがあります.迅速なターンアウトタイムと生産効率の向上.

3. コンポーネント互換性: サムスン CP45 ピック・アンド・プレイス・マシンは,レジスタ,コンデンサ,集積回路 (IC),ボールグリッド配列 (BGAs)複数の部品のサイズとタイプに対応し,さまざまなPCB組立要件に適しています.

4ビジョンシステムとアライナメント: 機械は,正確なコンポーネントアライナメントと検査を提供する高度なビジョンシステムで装備されています.これらのシステムはカメラと画像処理アルゴリズムを使用して部品の位置と向きを正確に識別します配置過程で適切な調整を保証します.

5. フィッダの柔軟性: サムスン CP45 機は,テープフィッダー,スティックフィッダー,トレイフィッダーを含むさまざまなタイプのフィッダをサポートします.異なるコンポーネントタイプとパッケージの形式を簡単かつ効率的に扱うことができます生産のスムーズさと不間断を保証します

6. インテリジェントフィッダー管理: 機械はインテリジェントフィッダー管理機能を備えています. それは自動的に検出し,それぞれのフィッダのコンポーネント在庫を追跡することができます.部品の使用を最適化し,生産回間のセットアップ時間を短縮するこの機能は生産性を向上させ,操作エラーを最小限に抑える.

使用範囲:

サムスン CP45 ピック・アンド・プレイス・マシンは,以下を含む幅広いPCB組立アプリケーションに適しています.

1. 表面マウント技術 (SMT) 組み立て: 表面マウントコンポーネントを持つPCBの生産に使用されます. 機械はPCBパッドにコンポーネントを正確に配置します.次の溶接過程で正確なアライナメントと信頼性の高い溶接接続を保証する.

2試作品開発:この機械は試作品開発と小規模生産に最適です.その柔軟性と迅速なセットアップ時間は,PCB設計の迅速な繰り返しと検証を可能にします.効率的な製品開発サイクルを促進する.

3中高量生産:サムスン CP45 機械は中高量生産環境に適しています.高速の配置能力と効率的なフィッダー管理により,大量のPCBの迅速かつ信頼性の高い組み立てが可能になります.

4複数プロジェクト生産:この機械は,同じ生産実行で異なるPCBデザインが生産される複数のプロジェクト生産を処理することができます.プロジェクトからプロジェクトへ迅速に切り替えるダウンタイムを最小限に抑え,多様なPCB組成物の効率的な生産を促進します.

5自動車,消費者電子機器,通信: サムソング CP45 ピックアンドプレースマシンは,自動車,消費者電子機器,電気通信部品の正確かつ一貫した配置を保証する高品質と信頼性の要求を満たします.

サムスン CP45 ピック・アンド・プレイス・マシンは,PCB 組み立てにおける高速で正確な部品配置のための高度な機能を提供します.電子機器の製造プロセスにおいて重要な役割を果たします電子製品の効率的な生産と信頼性の高いパフォーマンスを保証します

生産仕様

モデル	CP40	CP45FV	CP45NEO
製造年	約2000年	2004年頃	2006年頃
配置頭	3	6	6
設置速度	8000CPH	12000CPH	13000CPH
パーツ	サンヨモーター	サンヨモーター	パナソニックモーター
フードスロット	108	108	108
カメラ	ビジョンカメラ+飛行カメラ+マークカメラ
電源	220V
機械の重量	1600KG
パッケージの寸法	1650×1540×1420CM
