| MOQ: | 1pcs |
| 価格: | 21116$~28169$ |
| 標準パッケージ: | 12. 要求に応じて |
| 配達期間: | 5~8日 |
| 支払方法: | T/T,ウェスタンユニオン,ペイパール,クレジットカード |
| 供給能力: | 3000 |
SMTピックアンドプレイスマシンは,一般的に言えば,SMTで最も重要で高価な機器です.それは電子部品をマウントするための装置です.それはすべてラックから構成されたハイテク機器です.PCB伝送とベアリングの組織ドライブシステム,位置付け・アライナメントシステム,フィッダー,光学認識システム,センサーとコンピュータ制御システム
製品使用

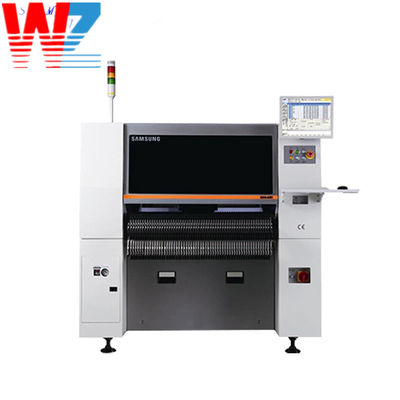

名称:サムスン SM320 SM321 SM421 SM431
ブランド:SAMSUNG
モデル:SAMSUNG SM320 SM321 SM421 SM431
仕様:SMT ピック・アンド・プレイス・マシン
状態:オリジナル
品質:最高品質
ストック:大きい
支払い:出荷前T/T
送料:定時送料
保証: 1 年
配達:Fedex,UP,DHL,必要に応じて
パッケージ:木製ケース
サムスンSM431機
PCB サイズ 460 x 460 (1PCB)
パッチ速度 21,000CPH
部品:0402mm 12mm にチップ
84個 8mm フィッダー
サムソン SM431 パラメータ
1) 速度 55,000CPH (ベスト状態)
2) 双腕Y軸双サーボ駆動システム
3) 総16の配置頭をアーム
高速飛行画像認識システム
部品: 0402mm チップ: □ 12mm
- マウント精度: ± 50μm @ 3σ
4) 新しいSM給餌システム
- ノンストップフィッダー用
- 鉄道用給水器
-LED ディスプレイ フィッダーの状態
5) 二重トランスミッションシステム
- 双重転送モード: 330 x 250 (2PCB)
- 単一の転送モード: 460 x 460 (1PCB)
6) 84 8mm フィッダーを置くことができます
7) 前側と後ろ側を操作するLCDディスプレイ
8) 自動口交換装置
9) Windows XP オペレーティング システム
10) 安全カバー
11) キット
| モデル | SAMSUNGSM320 |
| コンポーネント認識モード | フライングビジョン +ステージビジョン |
| 構成要素 | CHIPについて 1608 18500 CPH (IPC9850) |
| SOP 15000 CPH (IPC9850) | |
| QFP 5500 CPH (IPC9850) | |
| 固定カメラビジョンシステム | 1.4 SEC/QFP208 (試料供給基準) |
| マウント精度 | CHIP/QFPについて ±50 18500cph/h |
| 飛ぶビジョン |
1005~22mmIC (オプション:0603~12mmIC/0402~7mmIC) |
| 標準ステージビジョン (FOV35) | 32mmIC ((ピッチ0.4mmQFP/0.75mmBGA/~55mm (MFOV) |
| 標準ステージビジョン (FOV 45) | 42mmIC ((ピッチ 0.5mmQFP/1.0mmBGA/~55mm (MFOV) |
| 標準ステージビジョン (FOV 20) | 17mmIC ((ピッチ0.3mmQFP/0.5mmBGA) ミニ鉛ピッチ (QFP) |
| FOV10 | 0.3mm (QFP) /0.65mm (BGA) ミニボールピッチ (BGA) |
| FOV15 | 0.5mm (QFP) /0.75mm (BGA) |
| FOV25 | 0.5mm (QFP) /0.75mm (BGA) |
| 最大高さ | H12mm (空飛ぶカメラ標準) |
| H15mm (空飛ぶカメラ標準) | |
| PCBサイズ | 最小サイズ:50 (((L について)*40 (W) |
|
最大サイズ:460 についてL について)*400 (W) オプション:510*460,640*510 |
|
| PCB厚さ | 0.38mm-4.2mm |
| 給餌器の量 | 120eア/112ea (ドッキングカート) |
| 電源 | AC220/220/240V ((50/60HZ,3PHASE) ((オプション:340/380/415V) |
| 空気圧縮機 | 260 NI/MIN |
| 体重 | 1800KG |
| サイズ | 1650 L*1680 D*1530 H |
人気SM320 非常に柔軟で ユーザーフレンドリーで 信頼性が高い 6つの位置頭で全視力
完全に異なる6つのコンポーネントが飛ぶ上で並べられるようにします.
部品を0.4mmの鉛ピッチまで配置できるカメラです
| モデル名 | サムスン SM421 | |
| アライナイン |
フライングビジョン + ステージビジョン (大きなコンベヤーが設置されている場合,ステージビジョンを1つだけ設置できます) |
|
| スピンドル数 | 6 スピンドル × 1 ガントリー | |
| 雇用率 | 飛ぶビジョン |
チップ 1608 21000 CPH (IPC9850) SOP 15,000 CPH (IPC9850) QFP 5,500 CPH (IPC9850) |
| 位置の正確さ | チップ/QFP |
精度: ±50@±3σ/チップ (標準チップに基づいて) |
| 構成要素 | 飛ぶビジョン | 0603 ~ 22mm IC |
| 標準ステージビジョン (FOV35) |
~32mm IC (リードピッチ0.3mm) ~55mm (MFOV) |
|
| 選択的なステージビジョン (FOV45) |
~42mm IC (リードピッチ0.4mm) ~55mm (MFOV) |
|
| 最大 高さ |
H = 12mm (飛行カメラ標準) H = 12mm (ステージカメラ標準) |
|
| 板の寸法 | 最低値 | 50 ((L) *40 ((W) |
| シングルレーン (最大) |
400mm ((L) *400mm ((W) 510mm ((L) *460mm ((W) (オプション) 610mm ((L) *510mm ((W) (オプション) |
|
| カーネルの両面 (最大) | - | |
| PCB 厚さ | 0.38~4.2mm | |
| 給水器容量 | 120ea/112ea (ドッキングカート) | |
| 役目 | パワー | AC200 / 208 / 220 / 240 / 380 / 415V (50/60Hz,3フェーズ) |
| 最大4.7kVA | ||
| 空気消費量 | 0.5 ~ 0.7MPa (5.1 ~ 7.1kgf/cm2) | |
| 260N/分 | ||
| 質量 (kg) | 約1時間680 | |
| 外部寸法 (mm) | 1,650 (L) × 1,690 (D) × 1,535 (H) | |
スミット ピック・アンド・プレイス マシン 6 頭 スミット421
1拾い上げ 移動 位置付け 位置付け その他の機能
2. 迅速かつ正確に
3異なるサイズPCBボードを使用することができます.
4生産効率を向上させ,製造コストを削減する
その他の製品
当社は,SMT機械と関連製品のあらゆる種類の供給:
1.SMT機器とアクセサリー,ノズル,フィッダー,フィッダー部品,フィルター,ガイド,テープ,モルター,ベルト,シリンダー,smtグリース/潤滑剤,センサーなど
2富士,ジュキ,ヤマハ,サムスン,シエメンズ,パナソニック,ソニーなどには 沢山の部品があります
ビデオ
|
|
