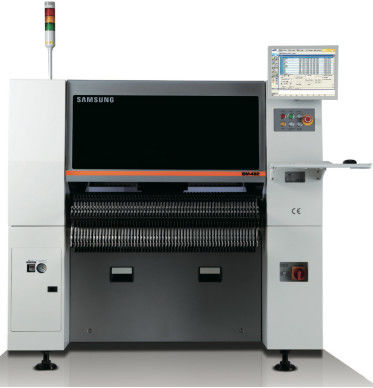

SM パンネマティックフィッダー サムスンチップマウンター ハンワ サムスン SM421 ピックアンドプレイスマシン

良好な状態の低コストSMT Samsung SM421ピックアンドプレースマシン

製品詳細

高度な
高速フレキシブルマウンター
SM471高速チップシューターのプラットフォームを基盤とし、ビジョンシステムを強化した汎用コンポーネントプレッサーとして、チップ配置速度は同クラスのコンポーネントプレッサーの中で最も高く、SM481は1つのガントリーと10個のスピンドルを備えたヘッドと新しいフライングビジョンを適用し、ピックアップと配置の動きを最大化することにより、39,000 CPHのチップ配置速度を実現しました。さらに、0402（01005インチ）チップと42mm ICに対応しています。高速かつ高精度の電動フィーダーを適用することにより、実際の生産性と配置品質が向上しました。さらに、SMシリーズの空気圧フィーダーと互換性があるように設計されているため、お客様の操作性を最大限に高めます。

39,000 CPH（最適）
1ガントリーx 10スピンドル/ヘッド
適用部品：0402（01005インチ）
～42mm（H15mm）
適用PCB：460（L）x 400（W）（標準）
最大740（L）x 460（W）（オプション）
高速、高精度、電動
ドライブフィーダー
- 自動ピックアップ位置調整機能
- SM空気圧フィーダーと互換性あり
新しい真空システムと最適化されたピックアップ/
配置モーション
SMARTフィーダー
- 世界初の自動ローディングと自動スプライシング
ビジネスに新たなエネルギーを
新しい真空システムを適用
2013年7月
高度な高速フレキシブルマウンター
部品極性認識BGAおよびCSP認識
新しいフライングヘッドを適用することにより、同等品の中で最高の配置速度を実現
10個のスピンドルと最適化された
ピックアップ/配置モーション
部品ピックアップ後、部品ピックアップ後に停止することなく部品認識を可能にするため、
オリジナルのオンザフライ画像認識技術を適用することにより、SM481モデルは、ピックアップ位置と配置位置間の移動時間を最小限に抑え、認識時間をほぼゼロにすることで、部品配置速度を最大化します。
超高速を実現
39,000 CPHの配置速度
配置精度補正システム
チップ±50μm（Cpk ≥1.0）
新しくアップグレードされた配置精度キャリブレーション
システムは、ピックアップポイントオフセット、ヘッドオフセット、C/Vオフセットなどを自動的にチェックして修正します。
信頼性の高い部品配置を可能にします。
±50μm（Cpk 1）の絶対精度
電動高速
高精度フィーダー
電動SMフィーダー
• 0603/2P/4Pの統合使用を許可
• フィーダー間のピックアップ位置を自動的に調整する機能を搭載し、
同時ピックアップ率を向上させます。
• さまざまな部品供給速度を設定して、
部品供給の安定性を向上させます。
• 自動供給ピッチ認識機能
SM空気圧フィーダーと互換性あり
SMスマートフィーダー
• 世界初の自動スプライシングを搭載したフィーダー
および自動ローディング機能
- 通常手作業で行われる部品リール交換の
プロセスを自動化することにより、作業の利便性と実際の
生産性を最大化します。
仕様
モデル
SM481
アライメント

フライングビジョン+ステージビジョン（オプション）

• LEDやディスプレイに適用される最大740（L）x 460（W）PCBに適用可能
• フィデューシャルカメラを搭載することにより、ピックアップ全体の自動認識をサポート
それぞれ左右の位置
3段階の照明を適用することにより、BGA、CSPなどの異形部品への適用性を強化
システム（サイド、同軸、外側照明）。
