21000CPH smtチップマウンタ
,IPC9850 smtチップマウンタ
,21000CPH サムスンチップマウンタ

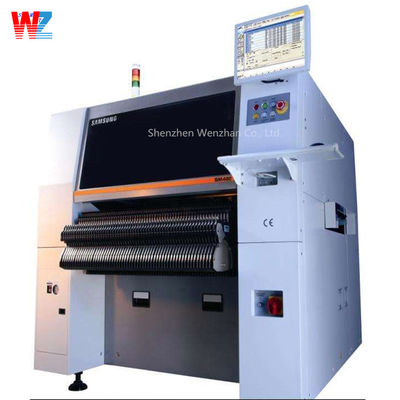

名前SAMSUNG ピックアンドプレイス マシン
ブランド:SAMSUNG
モデル:SAMSUNG SM421 ピックアンドプレイスマシン
仕様:SAMSUNG SM421 ピックアンドプレイスマシン
状態:原稿/複製
品質:トップ・クリアー
ストック:大きい
支払い:L/C T/T D/P ウェスタンユニオン Paypal マネーグラム その他
送料:3日以内に
保証:1年
配達:FedEx,UPS,DHL,必要に応じて
パッケージ:カートンボックス 泡保護
- 1: 最大PCBサポート: 750X500 オプション標準: 610*400 PCBの適応性 (LED照明)
- 2: 高精度で低騒音設計,より強力で高速なデバイスライブラリ
- 3 強力な中国語と英語の Windows NT オペレーティングシステム
- 4 悪いボードと悪い点認識システム
- 第5回 最小の装置 0402-22MM / 32MM (35MM固定カメラ)
- 6 連続電子フィッダーシステム
- マウント速度:
- 21,000 CPH/チップ (IPC9850参照)
- 5500 CPH / QFP (IPC9850 ベースライン)
- 配置:
- ± 50μm @ 3σ / チップ, ± 30μm @ 3σ / QFP
- 部品の範囲:
- マックス,0402 (01005) チップ
- 0603 (0201) チップ ~ 55mm (標準)
- チップ理論速度:
- 21,000 CPH / チップ
- マウント範囲:
- 0603 微小チップから □ 22mmIC
- 位置付け精度:
- プラスまたはマイナス0.03mm
- PCB サイズ:
- 460 (L) × 400 (W) mm
- デバイスサイズ:
- 1650 (L) × 1690 (D) × 1485 (H)
- PCB:
- 460 (L) × 400 (W) mm
- 510 (L) × 460 (W) mm (オプション)
- 610 (L) × 510 (W) mm (オプション)
- ITとバッチ追跡システム:
- フード:
- 最大 120 (8mm フィッダー)
- 給水器 (SM421S):
- 最大 60 (8mm フィッダー)
- サイズ:
- 1650 (L) × 1690 (D) × 1485 (H)
SM421迅速な配置のためにサムスンの特許のある On The Fly 識別システムを使用し,0603マイクロチップから22mmICのコンポーネントをサポートできます.ステージカメラで高画素のビジョンも装備されています45mmカメラは 42mmと0.4mmの標準的な精密マイクロピッチコンポーネントを認識できます
ほらSM4210603の小さなチップから22mmICの部品に 素早く組み込まれます標準の42mmを識別するためにステージカメラの高ピクセルビジョンも備えています45mmカメラを搭載した0.4mm精度マイクロピッチ部品です
ICコンポーネントは30ミクロンの高精度でマウントすることができ,ポリゴン認識アルゴリズムもサポートされています.複雑な形状のコンポーネントは簡単にマウントできます.同じレベルでの最高のパフォーマンス生産能力は同じ水準より 20~40%高い.
効率,半電気操作,安定性,高信頼性を向上させるための新しいノンストップ補給器. 操作が簡単,プログラムラインの変更速度.ラインバランスと他のソフトウェア機能が完了しました低コストのメンテナンス,低騒音,低エネルギー消費,コスト削減.
高級
高速柔軟マウター
一般的な部品プレッサーとして,SM471高速チップのプラットフォームに基づいたビジョンシステムが強化されています
同じクラスのコンポーネント プレッサーの中で最高です SM481は
芯片の配置速度が39,000 CPHで,同じクラスの部品配置装置の中で最高であり,
新しい飛ぶビジョンとピックアップと配置運動を最大化することで.
さらに,0402 ((01005インチ) チップと 42mm IC に適用されます.
高速で高精度の電動駆動給餌装置を適用することで
SMシリーズの気力給餌器と互換性を持つように設計され,顧客の操作の快適さを最大化します.
39,000 CPH (最適)
1 ゲントリー × 10 スピンドル/ヘッド
適用される部品: 0402 ((01005インチ)
~ 42mm (H15mm)
適用されるPCB: 460 ((L) x 400 ((W) ((標準)
最大740L × 460W オプション
高速,高精度,電気
駆動式フィッダー
- 自動ピックアップ位置調整機能
- SM パンネマティックフィッダーと互換性
新しい真空システムと最適化されたピックアップ
置く 提案
スマートフィッダー
- 世界初のオートロードとオートスプリッシング
あなたの 事業 に 新た な エネルギー
新しい 真空 システム を 適用 する
2013年7月
高速の柔軟なマウンタ
BGAとCSPの部分極性認識
同じ間で最も高い配置速度を実現
新しいフライングヘッドを適用することで
10 スピンドルと最適化されたメカニズム
ピックアップ/配置運動
パーツをピックアップした後で停止することなく,パーツ認識を可能にするため
SM481というオリジナルの On-the-Fly 画像認識技術を使っています
部品の配置速度を最大化します.
ピックアップ位置と配置位置の間を移動し,
認識時間をほぼゼロに縮小します
超高の意識を
配置速度39,000 CPH
位置精度調整システム
チップ ±50μm ((Cpk ≥1.0)
新たにアップグレードされた配置精度校正
自動でチェックし,修正します.
ピックアップポイントオフセット,ヘッドオフセット,C/Vオフセットなど
部品を確実に配置できるように
絶対精度±50μm ((Cpk 1)
電気駆動 高速
そして高精密フィッダー
電気駆動のSMフィッダー
• 0603/2P/4Pの統合使用を可能にします
• 自動調整機能を備えています
補給器間のピックアップ位置を改善する
同期ピックアップ速度
• 部品の供給速度を
部品供給の安定性を向上させる.
• 自動 給餌 位置 認識 機能
SM パネマティックフィッダーと互換性
SM スマートフィッダー
• 自動 スプライシング 装置 を 搭載 し た 世界 の 最初の 給餌 器
自動ロード機能
- 作業の便利さと実際の
生産性を向上させるため
部品のリール交換のプロセスは通常
手作業です
仕様
モデルSM481
アライナメント フライングビジョン + ステージビジョン (オプション)
スピンドルの数 10 スピンドル × 1 ゲントリー
配置速度39,000 CPH (最適)
配置
精度
チップ/QFP
±50μm@μ+3σ/チップ, ±30μm@μ+3σ/QFP
(標準チップに基づいて)
構成要素
範囲
飛ぶ
ビジョン
FOV 24
0402 ((01005インチ) ~ 16mm IC,コネクタ ((リードピッチ 0.4mm)
*BGA,CSP (ボールピッチ0.4mm)
ステージ
ビジョン
委員会
サイズ
(mm)
最低50L × 40W
最大
460 (L) × 400 (W) 510 (L) × 460 (W) オプション
610 ((L) x 510 ((W) ((オプション) 740 ((L) x 460 ((W) ((オプション)
PCB 厚さ 0.38 ~ 4.2
フードキャパシティ 120ea / 112ea (ドッキングカート)
役目
パワー
AC 200 / 208 / 220 / 240 / 380 / 415 V
(50/60Hz,3相) 最大4.7kVA
空気消費量
質量 約 1,655kg
外側の寸法 (mm) 1,650 (L) x 1,680 (D) x 1,530 (H)
現場リール
新しいリール
• 最適化により部品配置の遅延を最小化
パンネマティック経路
• 安定した部品ピックアップと最小限の空気を実現
バキュームポンプによる消費量
パーツとPCBに対する強化適用性
新しい 照明 システム を 適用 する
■ 0402 ((01005インチ) から
42mm ((H15mm) とBGA/CSP部品
• 最大740L×460Wの長時間PCBに適用可能
LEDとディスプレイに付いたボード
• 全ピックアップの自動認識をサポート
信頼性のあるカメラを装備することで
左と右に
変形部品への適用能力強化
BGA,CSPなどで,3段階照明を施す
システム (横,同軸,外照明)
FUJI,JUKI,SAMSUNG,YAMAHA,など,フィッダー,
スマートピーク・アンド・プレイス・マシン PCBコンベヤー
シリンダーと振動フィッダー 何でも言ってくれ
- 主なブランドはFuji YAMAHA サムソン SONY重機
- 1. SMT潤滑油
- 2. SMT部品
- 3ノズルとフィッダー
- 4機械の他の部品
-
