生産ラインに使用するSMT装置の雑誌PCBの積込み機の荷役

製品の説明

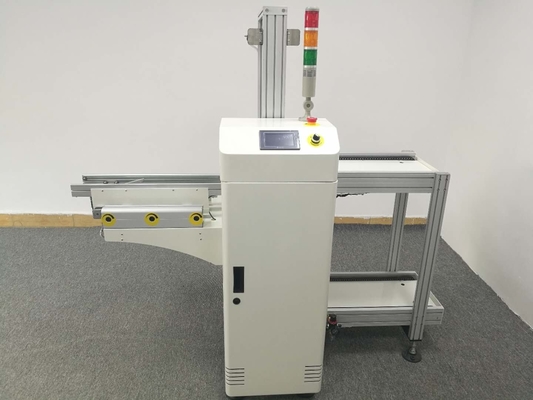

製造ラインに使用されるPCBローダー・アンローダー

PCBローダーとは,電子機器製造業界で広く使用されているPCBボードの自動ロードと輸送に使用される装置です.人材の使用と製造プロセスにおけるエラーを削減しながら,生産ラインで材料輸送の効率性と精度を向上させる詳細な導入とPCBローダーの使用方法の指示はこちらです.

PCB ローダーは,通常,以下の部品で構成される.

1コンベアベルト: コンベアベルトは,PCBローダーのコアコンポーネントで,フラットコンベアと2つの駆動ホイールで構成されています.平面コンベアーはPCB板を受信し輸送する駆動ホイールがコンベアを動かせています

2自動ボードアライナメントメカニズム:コンベヤーベルトの入口に位置するこのメカニズムは,上流機器から受信されたPCBボードをコンベヤーにアライナメントし垂直にロードします.通常はロボット腕で構成されますロボットアームはPCBボードを握り 吸い込みカップはそれらを保持し コンベヤーに並べます そしてセンサーはボードの位置と状態を検出します

3制御システム: 制御システムは,PCBローダーの脳として機能し,デバイスの動作を監視し制御します.ディスプレイパネルとボタンを介して,操作者はパラメータを設定できます制御システムには通常,コンピュータと関連するソフトウェアが含まれます.

PCBローダーの使用説明は以下のとおりです.

1パラメータを設定:まずは,コンベアベルトの速度,入力および出力装置の位置など,特定の要件に応じて,制御システムに適切なパラメータを設定します.

2デバイスを起動: パラメータ設定を確認した後,制御システムを通してPCBローダーを起動し,デバイスが正しく安全で動作していることを確認します.

3. PCBボード組立:処理されるPCBボードを自動アライナメントメカニズムの受信領域に配置します.ロボットアームは自動的にコンベヤーとそれらを掴んでアライナメントします.

4輸送プロセス:一旦並べると,PCBボードはコンベヤーに輸送されます.コンベアは,設定された経路に沿ってPCBボードを下流機器に輸送します.動力車輪がコンベアーの動作に継続的に電力を供給する.

5トラブルシューティング: 操作中に問題が発生した場合,操作者は制御システムの故障アラートを通じて異常状態を調査し,適切なトラブルシューティング手順を実行できます.

6装置を停止する: 作業が完了し,またはシャットダウンが必要な場合は,制御システムを使用してPCBローダーの動作を停止します.

大規模な生産ラインでは,安全性を常に優先することが重要です.専門的な訓練は,しばしばPCBローダーの使用と保守に操作者を熟知するために必要である.適切な動作と最大限の効率を保証します

製品 の 利点

1特殊なアルミ合金ボディ,よりよくマガジンの作業状態を知ることができます.

2安定性を向上させる.

3パナソニック PLC コントロール,多機能電気回路とプログラム設計

4ユーザフレンドリーなプログラミング, 4 PITCH を選択し,PCB の受信/送信のステップを設定できます.

5標準的なSMEMAインターフェースは,他の自動化機器に接続できます.

6雑誌の伝送のために プラスチック製のフラットストライプを使います

7PCB伝送速度を調整できる

83点位置付け,マガジン正確な位置を確保するために上下気圧のクランプ.

9押す保護システムは,PCBが損傷しないことを保証します.
