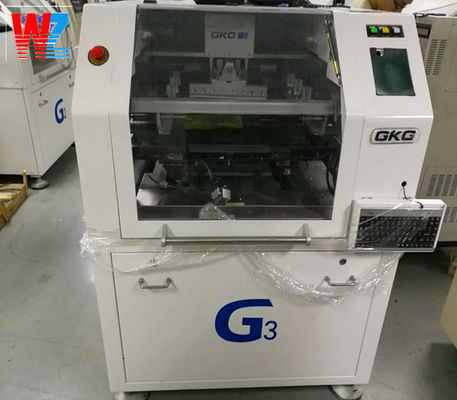

耐着性SMT AOI 機械 GKG G3 G5 PCB 試験装置

ブランド名

GKG

製品型式

原産国

広東,中国

MOQ

1pcs

単価

交渉可能

支払方法

T/T、ウェスタンユニオン、ペイパル、クレジットカード

供給能力

1週間あたり10個/個

プロダクト細部

ハイライト:

GKG G3 スマートアオイマシン

耐着性のあるSMT Aoiマシン

GKG G3 PCB 試験装置

Product Name: GKG G3 AOIマシン

Model Number: G3

Quality: トップ

Package: 木製ケース

Condition: 新しい

Type: SMTマシン

Brand: GKG

Delivery: Ups、dhl、fedex、ご注文として

製品の説明

詳細な仕様と特徴

耐着性SMT AOI 機械 GKG G3 G5 PCB 試験装置

名前: GKG AOI 機械
ブランド:: GKG
モデル:: GKG G3 AOIマシン
仕様:: GKG G3 AOIマシン
状態:: 原稿/複製
品質:: トップ・クリアー
ストック:: 大きい
支払い:: L/C T/T D/P ウェスタンユニオン Paypal マネーグラムその他
送料:: 3日以内に
保証:: 1年
配達:: FedEx,UPS,DHL,必要に応じて
パッケージ:: カートンボックス泡保護

G5 は,完全自動印刷機械の高精度と高安定性です.GKGは,SMT産業に続いて,国際的に先駆的な技術と全自動印刷機の新世代の生産の開発傾向高解像度の視覚処理,高精度なトランスミッションシステム,懸垂適応スクレイパー.

仕様:

GKGシリーズ高精度自動溶接ペストプリンタ SMT産業における高精度鋼網印刷またはステンシル印刷のために設計された

印刷PCBサイズ:50mm x 50mm ~ 400x340mm

PCBの厚さ: 0.4mm ~ 6mm

FPC 厚さ: ¥0.6mm (ジグを除く)

全新3世代スタンシルXビーム構造,より便利で正確な配置鋼網の溶接パスタ操作者を追加;新しいタイプのトルクXビーム,溶接パスタと塵堆積を解決,機械の使用期間を延長する;
プレッシャーデバイスでスケーラブルで,PCBプリントの容易な変形を考えると,タブレットを作ることができます. 少しの間圧力を使用する必要はありません.柔軟な使用
全機械は輸入自潤滑ガイドレールを使用し,ガイドレールには潤滑油を追加する必要はありません. 5年以内にガイドを 5年以内に無料保守します.
X Y1 Y2 米国 HAYDON線形モーター,日本の精密駆動スクリュー,自己潤滑ガイドレール,正確性を確保するために
ネットワークフレーム Yを自動的に位置付け,すぐに自動スタンシル対点を実現することができます.
高強度鋼を使用した曲げた刃梁,印刷頭の安定性を確保する印刷プロセス;浮遊型スクラパーシステム,ユニークな弾性スタイ装置,スクラパー落としプロセスステンシルとスクラパーで非常に良い保護することができます.

ポイント		パラメータ
位置の精度を繰り返す		±0.01mm (試験データと方法が入手可能)
印刷の精度		±0.025mm (試験データと方法が入手可能)
印刷速度 / サイクルの時間		<8s (印刷と清掃を除く)
製品変更		<5分
スクリーンステンシルサイズ/Min-Max		737mm X737mm オーダーメイド
スクリーンステンシルサイズ/厚さ		20mm ~ 40mm
PCB サイズ/最小最大/厚さ		50X50mm-400X370mm/0.4~6mm
PCB 曲面比		<1% (角形の長さに基づいて)
板の底部サイズ		15mm (標準配置) 25mm
板の縁の大きさ		3mm
輸送機の高さ		900±40mm
輸送機の方向		左から右へ右から左へ左から左へ
輸送機の速度		100-1500mm/sec プログラム可能な制御
ボードポジション	サポートシステム	マグネティックピン/サイドサポートブロック/柔軟な自動ピン (オプション)
ボードポジション	固定システム	エラスティックサイドクランプ/真空ノズル/拡張型Z方向テーブル設定
印刷頭		2つの独立型モーター付き印刷頭
スキージー速度		6~300mm/秒
圧縮機圧		0-10kg ソフトウェア制御 (閉ループ圧力フィードバック) 圧力値は可視
スキージーアングル		60° (標準) /55°/45°
スキージータイプ		鋼製のスキージ (標準),ゴム製のスキージ,その他のタイプのスキージはカスタマイズされる.
鉄網の分離速度		0プログラム可能な制御
清掃方法		乾燥型,湿気型,真空型 (洗浄方法のプログラム可能な組み合わせ)
表の調整範囲		X:±3mm; Y:±7mm θ:±2°
信用ポイントの種類		信頼点,結合パッド / ステンシル穴の標準幾何形状
カメラシステム		向上/下向視システムのための単一のデジタルカメラ
空気圧		4~6Kg/cm2
空気消費量		約0.07m3/分
制御方法		PC制御
電源		AC:220±10%,50/60HZ 1Φ 1.5KW
機械の寸法/重量		モデルによって異なります
操作温度		-20°C ~ +45°C
湿度操作		30%~60%
