SMT組立ライン 自動光学検査 コー・ヤング・ゼニス 3D AOI 機械 AOI 検査機械

SMT組立ライン 自動光学検査 コー・ヤング・ゼニス 3D AOI 機械 AOI 検査機械
ブランド名
Koh Young
製品型式
ゼニス
原産国
中国
MOQ
1
単価
交渉可能
支払方法
L/C、D/A、D/P、T/T
供給能力
1000
プロダクト細部
ハイライト:

Zenith 3D AOI マシン

,

SMT 組立ライン AOI 機械

,

自動光学検査AOI機械

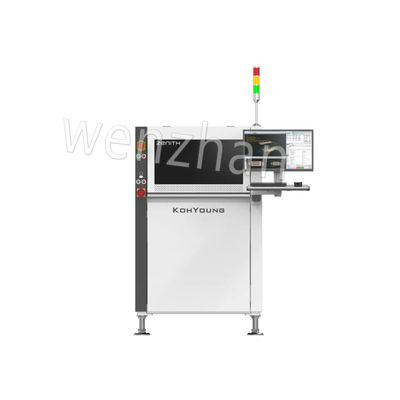

Product Name: コ・ヤング・ゼニス 3D AOI 機械
Model: ゼニス
Brand: コフ・ヤング
Condition: 新しい
Application: SMT PCBアセンブリ生産ライン
PCB Size: 330x330mm
Dimension: 820×1265×1627mm
Min PCB: 50 x 50 mm (1.97 x 1.97 インチ)
Weight: 550kg
DELIVERY: DHL UPS フェデックス TNT EMS
製品の説明
詳細な仕様と特徴
SMT組立ライン 自動光学検査 コー・ヤング・ゼニス 3D AOI 機械 AOI 検査機械
世界クラスのフル3D自動光学検査

完全3D AOIが2D AOI検査の欠点を克服する

4方向投影を用いて影の問題を最小限に抑える

リアルタイム3Dデータを通して欠陥診断と根本原因の除去を行います

パラメトリックアプローチを用いた迅速な直感的なプログラム検査条件

SMT組立ライン 自動光学検査 コー・ヤング・ゼニス 3D AOI 機械 AOI 検査機械 0
完全な3Dデータベースのプロセス最適化ソリューション:産業4.0/スマートファクトリー実現

プロセス情報DBとリアルタイム遠隔監視

検査プログラム管理の自動化と効率化

SMT組立ライン 自動光学検査 コー・ヤング・ゼニス 3D AOI 機械 AOI 検査機械 1
生産環境の多様性のために良い価値モデル

KohYoungのZenith LiTE フル3D自動光学検査機.Zenith LiTE フル3D AOIはパラメータアプローチを使用して迅速かつ直感的なプログラム検査条件で設計されています.この機械は,産業の実現を使用した完全な3Dデータベースのプロセス最適化ソリューションを持っています 4Zenith LiTE 3D自動光学検査機械は,様々な生産環境のための最良の選択肢であり,良い価値モデルです.

SMT組立ライン 自動光学検査 コー・ヤング・ゼニス 3D AOI 機械 AOI 検査機械 2
特徴
  1. 様々な生産環境のための優れた価値モデル
  2. コ・ヤングの特許3D検査技術で完全に自動 AOI
  3. 4方向投影で影の問題を最小限に抑える
  4. 素早く直感的なプログラミング
  5. 欠陥の幅広い範囲を明らかにします. 切断された部品や墓石など.
  6. スマートファクトリーで産業4.0を可能にします
SMT組立ライン 自動光学検査 コー・ヤング・ゼニス 3D AOI 機械 AOI 検査機械 2
影 の 問題 の 解決 影を消すためのムーアの記事技術
四方向投影照明システム (ゼニスアルファHS&ゼニスアルファUHS)
鏡 の 問題 の 解決 5方向投射光システム (ゼニスアルファHS+)
小型の部品検出 (0402mm) 多周波モアール技術
大幅な測定範囲+精度 (測定範囲の問題)
リアルタイムPCB偏差補償 曲がり補償
(パッド参照+多周波モア技術)
ダークコンポーネントとホワイトコンポーネントの位置 コンポーネントボディ 全3D測定
溶接器の微型歪み検出
溶接接面の検査
3D極性検出
部品の裂け目検出
モデル カメラの解像度 FOVサイズ (MM) 検出速度** 最大 高さ精度 照明
高さ (修正モジュール)
測定
ALPHA HS 6.5M 20μm 51 × 51 mm 55.3cm2/sec (0.47sec/FOV) 3mm ±3% IR-RGB
8M 10μm 28 × 28 mm 17.8cm2/sec (0.44sec/FOV) 4mm LED
8M 15μm 42 x 43 mm 36.9cm2/sec (0.49 sec/FOV) 4mm (ドーム
ALPHA HS+ 6.5M 20μm 51 × 51 mm 49.1cm2/sec (0.53sec/FOV) 20mm スタイリング
8M 15μm 42 x 43 mm 32.1cm2/sec (0.55sec/FOV) 25mm 照明)
ALPHA UHS 12M 10μm 12M 10μm 28.2cm2/sec (0.45sec/FOV) 4mm
12M 15μm 61 × 46 mm 57.3cm2/sec (0.49 sec/FOV)
通信 輸送機の幅調整 オートマティック
対応する入力形式 前側/後側固定 (工場設定)
ソフトウェア 対応する入力形式 GERBER Data (274X, 274D), ODB++, 配置ファイル, マウンター JOBファイル, アレグロ,
ツーケン メンター (オプション)
プログラミングソフトウェア ePM-AOI,AOI GUI
統計管理ツール SPCプラス 審査局
インターフェース操作の便利性 図書館,KYCAL (自動カメラ/照明/高さ)
操作システム Windows 10 IOT ENTERPRISE LTSC 2019 について
アドオン - 1D 2D ハンディバーコードリーダー - オフラインSPCプロステーション - KSMARTソリューション
解決策 - 1Dと2Dインラインバーコードリーダー - チェックステーション (モニタリング&分析,リモートアクセス,
- 標準校正目標 - 全局外資 (WFMI) オフラインプログラミング最適化 リンクデータ分析
モデル L について XL
シングルレーン 双車道 シングルレーン 双車道
最大PCB 490 × 510 mm 単一モデル 690 x 690 mm 単一モデル
(9.29 x 20.01インチ) 490 × 580 mm (7.17 x 27.17 インチ) 690 x 580 mm
(9.29 x 22.83インチ) (7.17 x 22.82インチ)
二重モデル 二重モデル
490 x 320 mm 690 × 320 mm
(9.29 x 12.60 インチ) (27.17 x 12.60 インチ)
ミニ PCB 50 x 50 mm (1.97 x 1.97 インチ)
PCBの厚さ 0.4 ~ 5 mm (0.02 ~ 0.2 インチ) 0.4 ~ 8mm (0.02 ~ 0.31インチ)
最大PCB重量 4kg (8.82ポンド) 10kg (22.05ポンド)
機械の重量 600kg (1322.77ポンド) 700kg (1543.24ポンド) 750kg (1653.47ポンド)
底空隙 50mm (1.97インチ)
消費 220 VAC ± 10%, 1 段階, 50/60Hz, 5Kfg/cm2 (0.45MPa)
W 1000mm (39.37インチ) 1200mm (47.25インチ)
D 1295mm ((50.98インチ) 1475mm (58.07インチ) 1475 mm ((58.07 インチ)
H 1627mm (64.06インチ)
SMT組立ライン 自動光学検査 コー・ヤング・ゼニス 3D AOI 機械 AOI 検査機械 4
SMT組立ライン 自動光学検査 コー・ヤング・ゼニス 3D AOI 機械 AOI 検査機械 5
SMT組立ライン 自動光学検査 コー・ヤング・ゼニス 3D AOI 機械 AOI 検査機械 6
SMT組立ライン 自動光学検査 コー・ヤング・ゼニス 3D AOI 機械 AOI 検査機械 7
